Cable de acero de cuatro hilos en forma de abanico

El cable de acero de cuatro hilos en forma de abanico es una construcción especial dentro de nuestra cuerda de alambre de acero rango. Consta de cuatro hilos en forma de abanico dispuestos alrededor de un núcleo de fibra combinado. En comparación con el cable de hilo redondo convencional, los hilos conformados crean un área de contacto más grande entre los hilos adyacentes y entre el cable y el tambor, lo que ayuda a distribuir la presión de contacto de manera más uniforme durante el bobinado repetido y la operación con cargas pesadas.

Aogang suministra construcciones 4V×39S+5FC y 4V×48S+5FC en diámetros desde 16 mm hasta 40 mm, con grados de resistencia a la tracción desde 1570 MPa hasta 1960 MPa. Se encuentran disponibles superficies galvanizadas brillantes y en caliente para elevación de minas, sistemas de contrapeso, equipos de manipulación portuaria y otras aplicaciones de elevación industrial.

Este cable de acero de cuatro hilos en forma de abanico es una construcción para fines especiales. No debe utilizarse como reemplazo directo de la cuerda convencional resistente a la rotación, de torones redondos o de múltiples torones, basándose únicamente en el diámetro. Antes de realizar la selección se deben comprobar la carga, la altura de elevación, las dimensiones del tambor, la disposición del enhebrado, el ciclo de funcionamiento y la rotación permitida de la carga.

Estructuras comunes

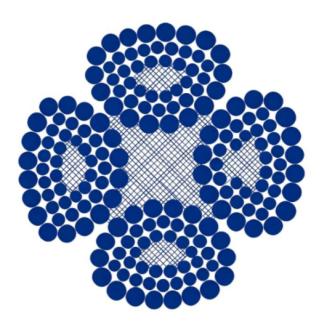

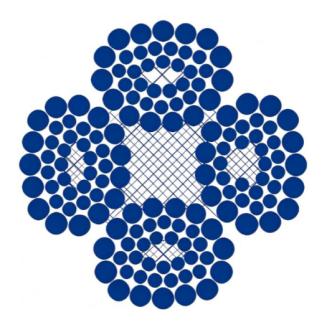

Estructuras principales de productos al contado: 4V×39S+5FC, 4V×48S+5FC

(Nota: V = hebra de forma especial en forma de triángulo/abanico, 5FC = núcleo de fibra de cinco combinaciones; el núcleo de fibra natural NFC y el núcleo de fibra sintética SFC son núcleos de soporte exclusivos, con mejor efecto de amortiguación y absorción de impactos que los núcleos de cuerda ordinarios).

Características principales del proceso estructural

Estructura del cuerpo del torón: disposición circundante de sección transversal de forma especial en forma de abanico, de una pieza, de cuatro torones, diferente del cable de acero de torón redondo convencional, con un área de ajuste grande entre los torones y una integridad extremadamente fuerte.

Forma de tensión: presión de contacto de línea dentro del cordón, superficie de contacto aproximada con la superficie del tambor fuera del cordón, pequeña tensión de contacto, resistente al desgaste y resistente a la extrusión.

Proceso de torsión: proceso de torsión interactivo preciso, que compensa la tensión de torsión del cuerpo de la cuerda, inherentemente antitorsión, no es fácil de torcer ni anudar, adecuado para levantamiento vertical a larga distancia.

Construcciones y especificaciones disponibles

Ventajas del cable de acero de cuatro hilos en forma de abanico

• Estructura con forma de baja tasa de alargamiento, fuerza de deformación extremadamente pequeña, estabilidad total de funcionamiento, adecuada para operaciones de elevación de velocidad uniforme a largo plazo en minas.

• Excelente rendimiento antitorsión inherente, sin giro, sin torsión, sin enrollamiento durante la elevación, alta seguridad en condiciones de trabajo de elevación con contrapeso.

• Gran superficie de contacto de ajuste en forma de abanico, resistente al desgaste y a la presión, deformación antiextrusión, uso más estable y vida útil más larga en comparación con el cable de acero de hilo redondo ordinario.

• Cinco grupos de núcleos de fibra tienen un fuerte almacenamiento y lubricación de aceite, prevención de oxidación interna a largo plazo, pérdida uniforme por fatiga y alto factor de seguridad general.

• Estructura compacta sin aflojamiento de los hilos, distribución uniforme de la carga, no es fácil romper los cables y fallar bajo una carga de impacto repentino, adecuada para operaciones industriales y mineras de alto riesgo.

4V×39S o 4V×48S: ¿Qué debería seleccionar?

La diferencia entre 4V×39S y 4V×48S no se limita a la cantidad de cables. La disposición de sus cables internos afecta la flexibilidad, el contacto con los cables externos, el rendimiento ante la fatiga y la resistencia al aplastamiento del tambor.

La selección debe basarse en:

• Carga dinámica nominal y máxima;

• Altura de elevación;

• Diámetro del tambor y polea;

• Dimensiones de ranura;

• Número de capas de bobinado;

• Frecuencia de funcionamiento;

• Fuerza de rotura requerida;

• Exposición al agua, humedad o contaminantes corrosivos;

• Especificaciones de la cuerda existente.

Selección de núcleo y superficie

Solicitud

Elevación de minas, equipos de elevación de grandes dimensiones, equipos de carga y descarga portuaria, etc.

Preguntas frecuentes

• ¿Cuál es la diferencia entre 4V×39S y 4V×48S?

Tienen diferentes disposiciones de cables internos y recuentos de cables. Estas diferencias afectan la flexibilidad, la resistencia a la fatiga, el desgaste externo y la resistencia a la presión radial. La construcción debe seleccionarse en función del equipo de elevación y no sólo del diámetro.

• ¿Puede este cable reemplazar directamente un cable de alambre redondo convencional?

No sin confirmación técnica. El patrón de contacto, el área metálica, la fuerza de rotura, las características de rotación y la compatibilidad del tambor pueden ser diferentes.

• ¿El cable de acero de cuatro hilos en forma de abanico no gira?

Puede proporcionar un par residual controlado en condiciones adecuadas, pero no debe clasificarse automáticamente como un cable no giratorio para todos los sistemas de elevación. Las cargas colgantes y sensibles a la rotación requieren una revisión de ingeniería específica.

• ¿Debo seleccionar una superficie brillante o galvanizada?

La cuerda brillante es adecuada para entornos controlados con lubricación y mantenimiento adecuados. Se debe considerar el uso de cuerda galvanizada en caliente para humedad subterránea, exposición al agua o condiciones exteriores corrosivas.

• ¿Pueden suministrar una longitud de cuerda fija?

Sí. Proporcione la longitud de trabajo, el margen de instalación, la conexión final y la tolerancia de longitud permitida.

• ¿El diámetro de la cuerda es suficiente para una cotización?

No. También se requieren condiciones de construcción, resistencia, núcleo, dirección de colocación, superficie, longitud y operación.

Entrega de logística de embalaje

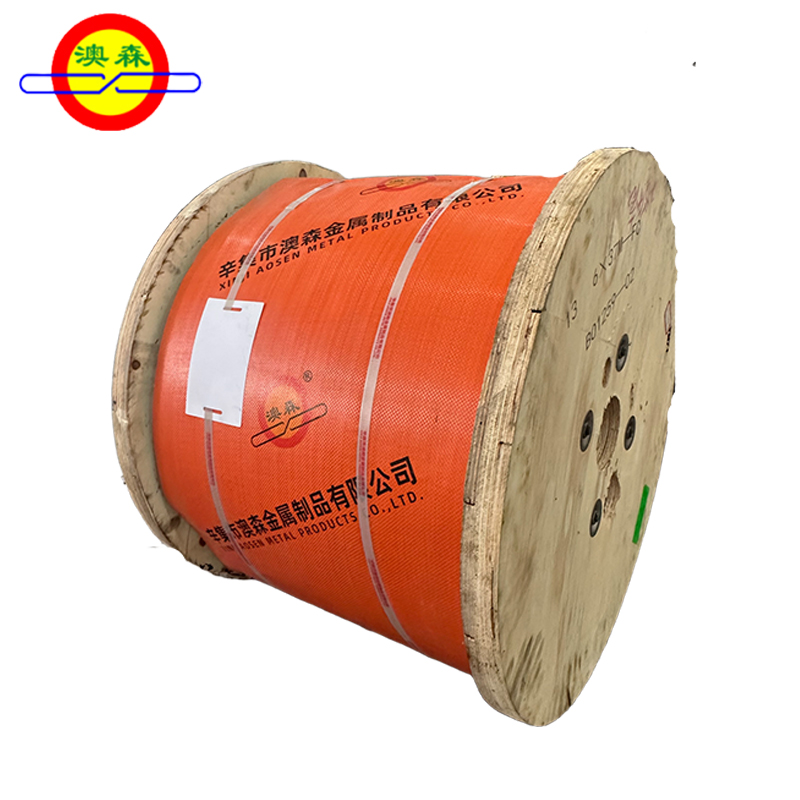

Embalaje protector personalizado

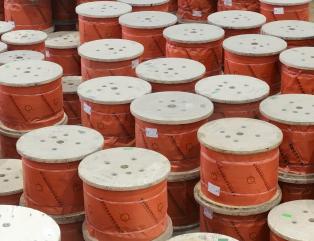

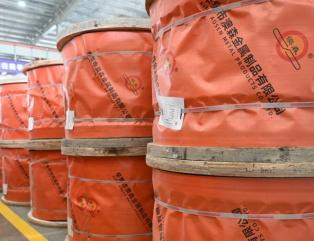

Según el diámetro de la cuerda y la longitud fija, seleccione carretes de madera, carretes de hierro y madera, carretes de hierro para embalajes especiales. Los carretes de herramientas personalizados pueden evitar el torque residual generado durante el transporte; Envuelto internamente con papel especial a prueba de humedad y a prueba de óxido, capa exterior completamente envuelta con una película impermeable de PE, a prueba de humedad y a prueba de óxido, anticolisión y deformación, adecuado para transporte combinado de larga distancia nacional e internacional.

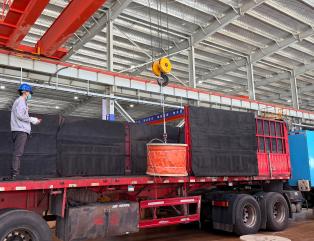

Entrega logística global

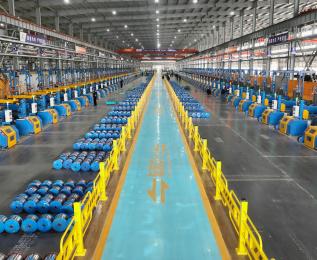

Las principales especificaciones comúnmente utilizadas tienen suficiente stock al contado y admiten envíos globales. Confiando en el sistema logístico completo propio del Grupo Aosen, cobertura total nacional de transporte por carretera, transporte marítimo y transporte multimodal; Los pedidos de comercio exterior están respaldados por el transporte marítimo de contenedores y los trenes de carga China-Europa. Se pueden aceptar pedidos de lotes grandes y pequeños, con cumplimiento estricto y entrega a tiempo de acuerdo con los períodos acordados en el contrato, adecuados para adquisiciones dispersas y necesidades de adquisiciones centralizadas de lotes grandes industriales y mineros.
